ASA ELEKTRIK
MENJUAL SCHNEIDER ELECTRIC

Info Harga Terbaik silakan hub kami di :
HP / WA : 0813-4003-9979, 0856-821-9666
Email : toto.ptdoa@gmail,com

ACB (Air Circuit Breakers)



 Masterpact NW

High current air circuit breakers from 800 to 6300 A



1. Masterpact NW Tipe H1 + Micrologic 2.0E

• Arus nominal : 800A s/d 6300A.

• Kapasitas Pemutusan : 65 kA s/d 100 kA pada 380/440V .

• lcu = Ics = Icw(1sec) = 65kA (800-4000A) dan 100kA (5000-6300A)

• 3 atau 4 kutub, tipe fixed atau drawout

2. Masterpact NW Tipe H2 + Micrologic 2.0E

• Arus nominal : 800A s/d 6300A.

• Kapasitas Pemutusan : 100 kA s/d 150 kA pada 380/440V.

• lcu = Ics = 100kA,Icw(1sec) = 85kA (800-4000A)

• lcu = Ics = 150kA,Icw(1sec) = 100kA (5000-6300A)



Masterpact MTZ

 Air Circuit Breaker 800 s/d 6300 A

1. EasyPact MVS N (50kA) + Electronic Trip 2.0A / 5.0A / 6.0A

• Arus nominal : 800A s/d 4000A.

• Kapasitas Pemutusan : 50 kA pada 380/440V .

• lcu = Ics = Icw untuk 1sec

2. EasyPact MVS H (65kA) + Electronic Trip 2.0A / 5.0A / 6.0A
• Arus nominal : 800A s/d 4000A.
• Kapasitas Pemutusan : 65 kA pada 380/440V.
• lcu = Ics = Icw untuk 1secDilengkapi dengan ammeter(1) untuk menampilkan besar arus tiap fase.

• 3 atau 4 pole, fixed atau drawout type.

• Memenuhi standar IEC 60947-2.

• Rating netral penuh dengan perlindungan built in

Compact NS > 630A - 33223

1. Compact NS800/1600 N/H Manually Operated
• Arus Nominal (In) : NS800 : 800 A NS1250 : 1250 A
NS1000 : 1000 A NS1600 : 1600 A
• Kapasitas Pemutusan : 50 s/d 150 kA pada 380/415 VAC.
• Trip unit (1) :
▪ Micrologic 2.0 : Electronic trip unit standar untuk proteksi beban distribusi.
▪ Micrologic 5.0 : Electronic trip unit untuk proteksi beban distribusi dengan penguat diskriminasi.
• Fixed type, front connection.
• Memenuhi standar IEC 60947-2.

2.  Compact NS800/1600 N/H Electrically Operated
• Arus Nominal (In) : NS800 : 800 A NS1250 : 1250 A
NS1000 : 1000 A NS1600 : 1600 A
• Kapasitas Pemutusan : 50 s/d 150 kA pada 380/415 VAC.
• Trip unit (1) :
▪ Micrologic 2.0 : Electronic trip unit standar untuk proteksi beban distribusi.
▪ Micrologic 5.0 : Electronic trip unit untuk proteksi beban distribusi dengan penguat diskriminasi.
• Fixed type, front connection.
• Dilengkapi dengan motor mechanism module 220V AC
• Memenuhi standar IEC 60947-2.

MCCB - Compact NSX

MCCB (Molded case circuit breakers) 16A to 630A



1. Compact NSX100/160/250A F/N/H dengan TMD

Dirancang dengan teknologi pemutusan Roto-Active, memberikan kehandalan dalam

“Current Limiting Capacity”. (1)

• Arus Nominal (In) : 100A - 250A

• Kapasitas Pemutusan : 36 s/d 70 kA pada 380/415 VAC.

• Ics = 100% Icu.(2)

• Trip unit :

TMD : Thermal (0.7 - 1 x In); Magnetic (5 - 10 x Ir untuk 200 -250A)

Untuk proteksi beban distribusi.

• Full Discriminated sampai downstream breaker Kapasitas Pemutusan (charts tersedia)

• Fixed type, front connection.

• Memenuhi standar IEC 60947-2.

2. Compact NSX100 - 630A F/N/H dengan Micrologic

Dirancang dengan teknologi pemutusan Roto-Active, memberikan kehandalan dalam

“Current Limiting Capacity”. (1)

• Arus Nominal (In) : 100A - 630A

• Kapasitas Pemutusan : 36 s/d 70 kA pada 380/415 VAC.

• Front Indication LED`s (Ready, overload pre-alarm, overload alarm)

• Ics = 100% Icu.(2)

• Trip unit :

Micrologic 2.2/2.3 : Electronic trip unit dengan proteksi LSoI untuk beban distribusi

3. Compact NSX100 - 630A F/N/H dengan MA / Micrologic 1.3M
• Untuk proteksi motor sampai 250 kW (400V, 50Hz).
• Trip unit MA hanya untuk proteksi hubung singkat.
• Ics = 100% x Icu as per IEC 60947-2
• Rated at 650C as per motor standards
• Tipe -2 koordinasi 3 device (NSX MA/1.3M + Tesys D Kontactor + LRD relay)







EasyPact EZC

MCCB with fixed settings, rated for 15 to 400 A, ideal for simple applications in smaller buildings

1. EasyPact EZC100 B/F/N/H dengan 3P/4P

● Aplikasi untuk instalasi listrik dengan kapasitas pemutusan rendah.

● Kapasitas Pemutusan : 7.5 kA s/d 30 kA pada 380/415 VAC.

● Thermal magnetic trip unit, tidak dapat disetel (non adjustable).

● Fixed type, front connection.

● Satu ukuran (frame size) untuk semua rating.

● Memenuhi standar IEC 60947-2.

● Rated @ 125V DC (1P) dan @ 250V DC (2P in series)

2.  EasyPact EZC250 F/N/H
● Aplikasi untuk instalasi listrik dengan kapasitas pemutusan rendah.
● Kapasitas Pemutusan : 18 kA s/d 36 kA pada 380/415 VAC .
● Thermal magnetic trip unit, tidak dapat disetel (non adjustable).
● Fixed type, front connection,
● Satu ukuran (frame size) untuk semua rating.
● Memenuhi standar IEC 60947-2.
● Rated @ 125V DC (1P) dan @ 250V DC (2P)

3. EasyPact EZCV250 N/H
● Aplikasi untuk instalasi listrik dengan kapasitas pemutusan rendah.
● Kapasitas Pemutusan : 25 kA s/d 36 kA pada 380/415 VAC.
● Thermal magnetic trip unit, tidak dapat disetel (non adjustable).
● Integrated dengan proteksi arus bocor (Earth Leakage Protection).
● Fixed type, front connection.
● Satu ukuran (frame size) dengan EZC250.
● Memenuhi standar IEC 60947-2.

4. EasyPact EZC400-630 N/H
● Aplikasi untuk instalasi listrik dengan kapasitas pemutusan rendah.
● Kapasitas Pemutusan : 36 kA s/d 50 kA pada 380/415 VAC .
● Thermal magnetic trip unit, tidak dapat disetel (non adjustable).
● Fixed type, front connection.
● Satu ukuran (frame size) untuk semua rating.
● Memenuhi standar IEC 60947-2.

Miniature Circuit Breaker (MCB)
Acti 9 iC60N dengan Indikator Pengaman (VisiTrip & VisiSafe)

SNI IEC 60898-1: 2009: 6 kA, IEC 60947-2: 10 kA
MCB iC60N - Kurva C
• Kurva C (magnetis trip antara 5 dan 10 In) dengan lebar modul per kutub 18mm.
• Ketahanan elektrikal (Electrical Trip) 10.000 kali, dan ketahanan mekanikal (Mechanical Trip) 20.000 kali.
• Dapat digunakan untuk jaringan listrik DC
(Untuk 1 Pole hingga 72VDC, 2 Pole hingga 125VDC, 3 Pole hingga 180VDC, 4 Pole hingga 250VDC)
• Koneksi kabel ke terminal : 1 sampai 25 A → maksimum 16 mm² kabel serabut atau 25 mm² kabel tunggal.
32 sampai 63 A → maksimum 25 mm² kabel serabut atau 35 mm² kabel tunggal.

Miniature Circuit Breaker (MCB)
Acti 9 C60H-DC (Aplikasi DC)



IEC 60947-2: 10 kA
MCB C60H-DC
Direkomendasikan untuk digunakan pada distribusi listrik di gedung dan industri.
• Kurva C (magnetis trip antara 5 dan 10 In)
• Lebar modul per kutub = 18 mm
• Breaking Capacity (Icu):
1 Kutub = 20kA di 110VDC, 10kA di 220VDC
2 Kutub (seri) = 20kA di 220VDC, 10kA di 440VDC
• Cocok untuk aplikasi :
- Gedung komersial dan industri
- Power supply: otomasi industri, sirkuit auxiliary untuk tegangan menengah, pengisian daya baterai dan UPS,
keamanan sistem daya (power system) aplikasi telekomunikasi
- Transportasi : kereta api, kendaraan listrik, aplikasi kapal laut
- Pembangkit Listrik : tenaga surya (photovoltaic), angin, nuklir

Miniature Circuit Breaker (MCB)
Acti 9 iC60H dengan Indikator Pengaman (VisiTrip & VisiSafe)

SNI IEC 60898-1: 2009: 10 kA, IEC 60947-2: 15 kA
MCB iC60H - Kurva C
• Kurva C (magnetis trip antara 5 dan 10 In) dengan lebar modul per kutub 18mm.
• Ketahanan elektrikal (Electrical Trip) 10.000 kali, dan ketahanan mekanikal (Mechanical Trip) 20.000 kali.
Dapat digunakan untuk jaringan listrik DC
(Untuk 1 Pole hingga 72VDC, 2 Pole hingga 125VDC, 3 Pole hingga 180VDC, 4 Pole hingga 250VDC)
• Koneksi kabel ke terminal : 1 sampai 25 A → maksimum 16 mm² kabel serabut atau 25 mm² kabel tunggal.
32 sampai 63 A → maksimum 25 mm² kabel serabut atau 35 mm² kabel tunggal

DOMAE
 Miniature Circuit Breaker (MCB)

 Domae Miniature Circuit Breaker (MCB)
Untuk pemakaian  ≤ 4,5 kA
• Kapasitas pemutusan:
Standar SNI IEC 60898-1: 2009
Icn = 4500A (230V - 1P, 400V - 3P).
• Kurva C (magnetis trip antara 5 dan 10 In).
• Daya Tahan MCB :
Electrical Trip: 10,000 kali
Mechanical Trip: 20,000 kali

Domae RCBO - DOM12522



RCBO Slim Domae
• Perlindungan terhadap bahaya sengatan listrik (ELCB 30mA) sekaligus beban berlebih (MCB).
• Ukuran slim, lebar 18mm sama seperti lebar MCB 1P, sangat cocok untuk penggantian MCB dan
tambahan proteksi ELCB dengan tempat terbatas tanpa perlu mengganti box.
• Hanya akan memutuskan bagian yang terdapat gangguan arus bocor.

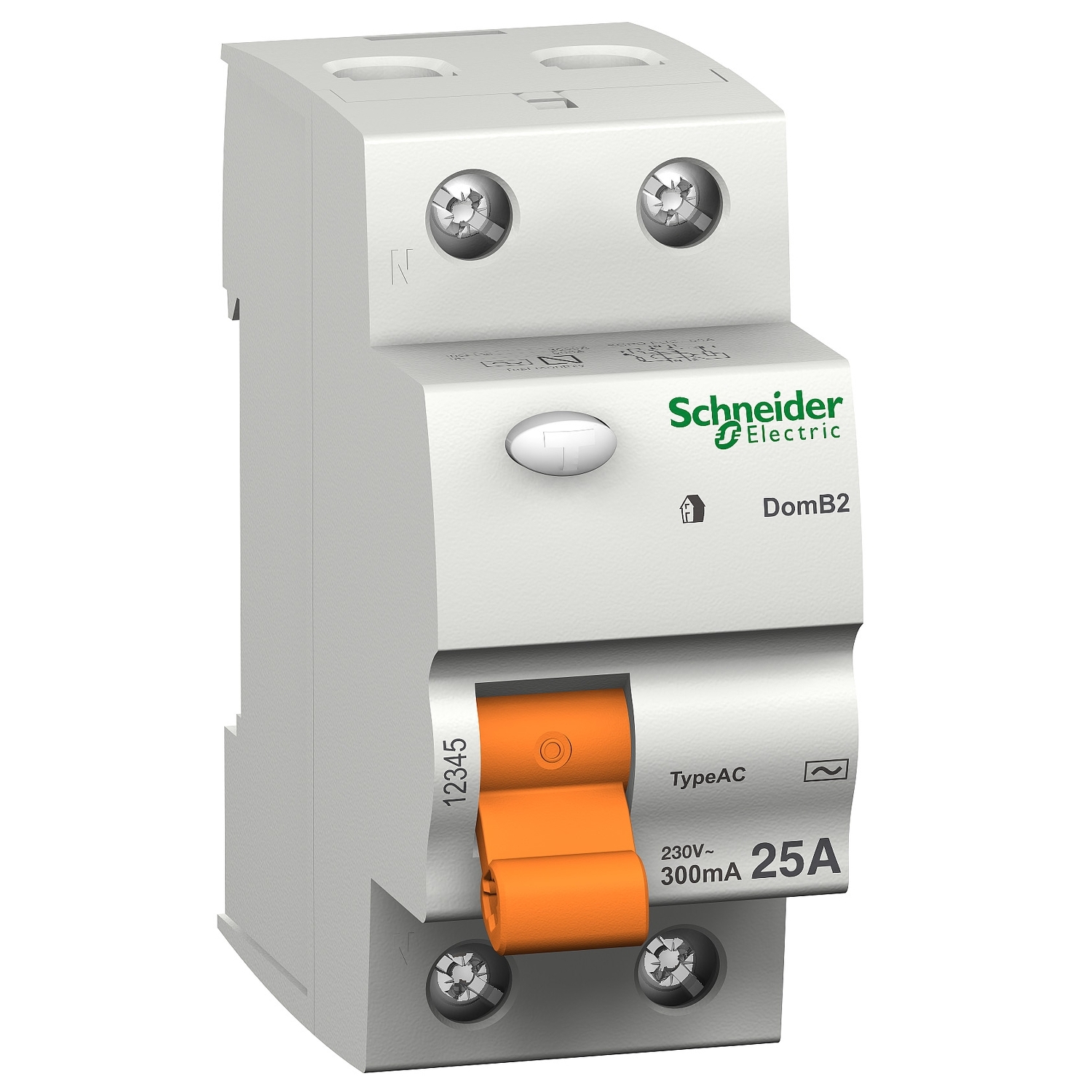

RCCB (Residual Current Circuit Breaker) Domae



RCCB (Residual Current Circuit Breaker) Domae
• Proteksi arus bocor.
• 30 mA untuk proteksi terhadap manusia.
• 300 mA untuk proteksi terhadap bahaya kebakaran.
• Cocok untuk aplikasi distribusi akhir untuk rumah dan apartemen
• Standar SNI IEC 61008-1:2017

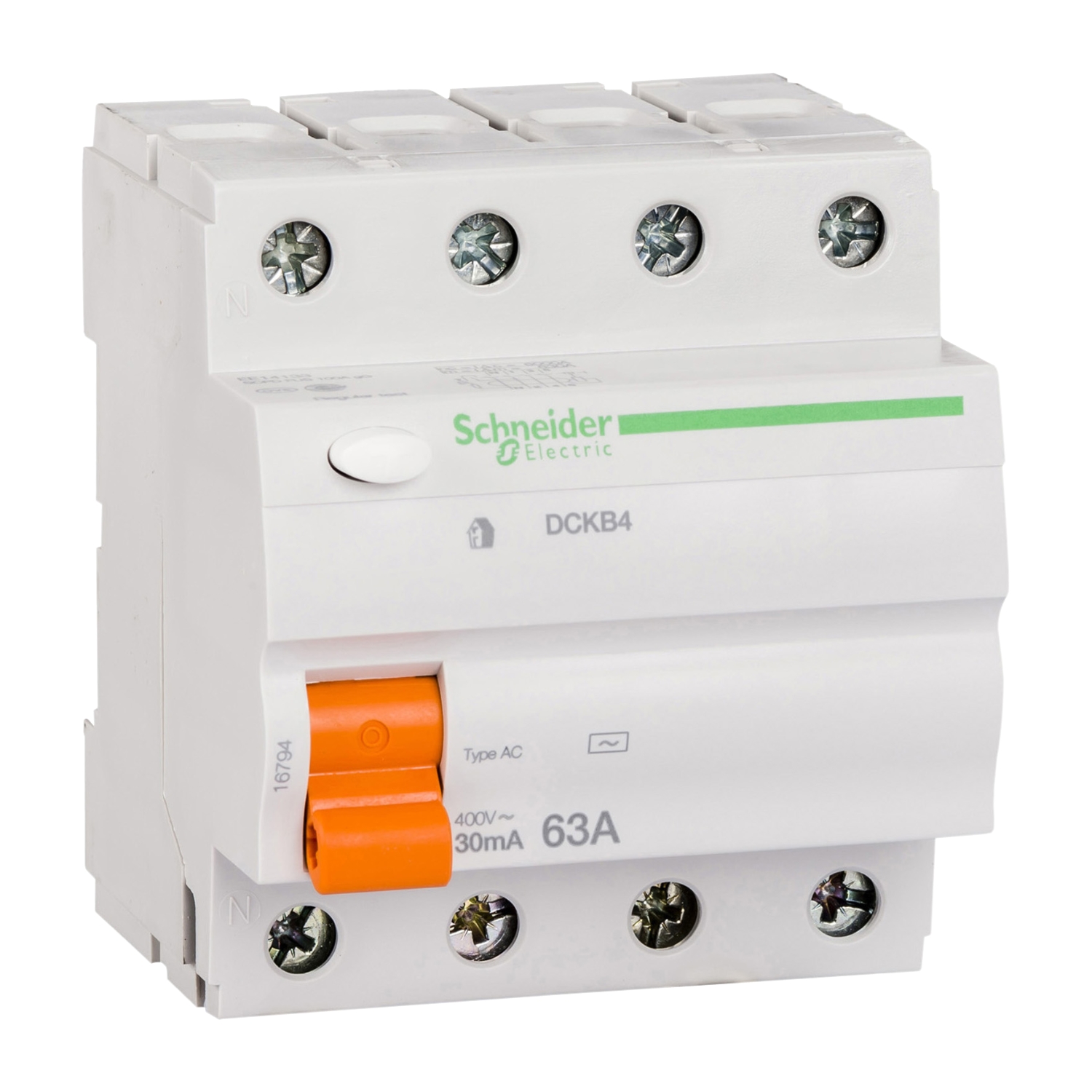

Domae RCCB - 16794

Residual Current Circuit Breaker

residual current circuit breaker - 4 poles - 63 A - class AC 30mA

KONTAKTOR
 Kontaktor 3 Kutub
TeSys D dari 9 A sampai dengan 150 A


TeSys D contactor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 220 V AC coil

LC1D09M7







TeSys D contactor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 220 V AC coil

LC1D12M7







TeSys D contactor - 3P(3 NO) - AC-3 - <= 440 V 18 A - 220 V AC coil

LC1D18M7



LC1D25M7

TeSys D contactor - 3P(3 NO) - AC-3 - <= 440 V 25 A - 220 V AC coil

LC1D32M7

TeSys D contactor - 3P(3 NO) - AC-3 - <= 440 V 32 A - 220 V AC coil





TeSys F

Contactors and reversing contactors up to 450 kW/400 V and 2100 A/AC1









TeSys K

Contactors and reversing contactors up to 7.5kW 400/415V







TeSys LT3

Thermistor protection relays

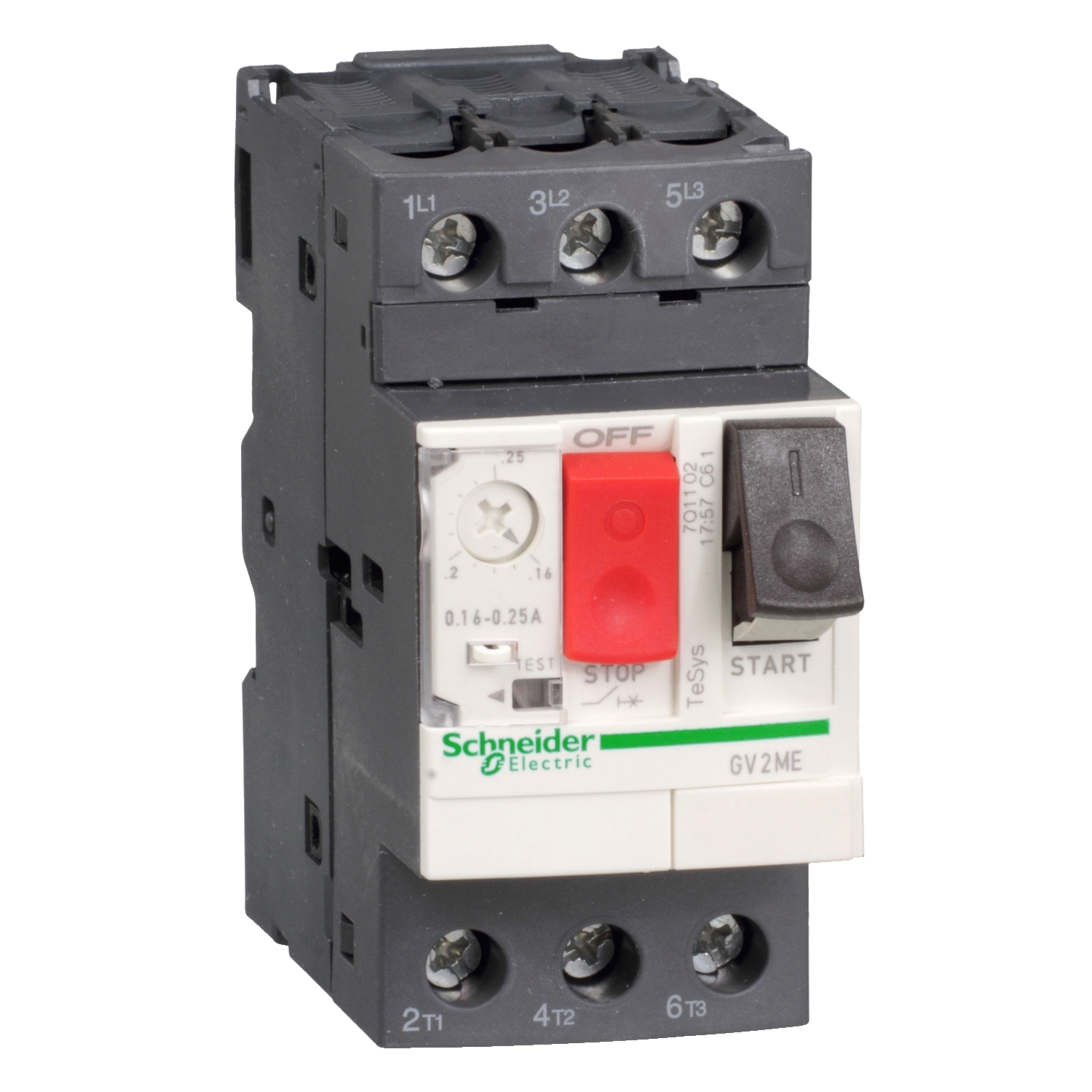

 Thermal-Magnetic motor circuit breakers GV2ME22





TeSys LRD

Thermal overload relays up to 75 kW/400 V





 TeSys LR9 – LR9D / LR9F

Electronic thermal overload relay with build-in alarm function from 18,5 kW to 315 kW



VarplusCan

LV aluminium can capacitors





VarSet LV

Low voltage capacitor banks for smart power factor correction





PowerLogic PM5000 series

 Series - METSEPM5100





series -  METSEPM5110

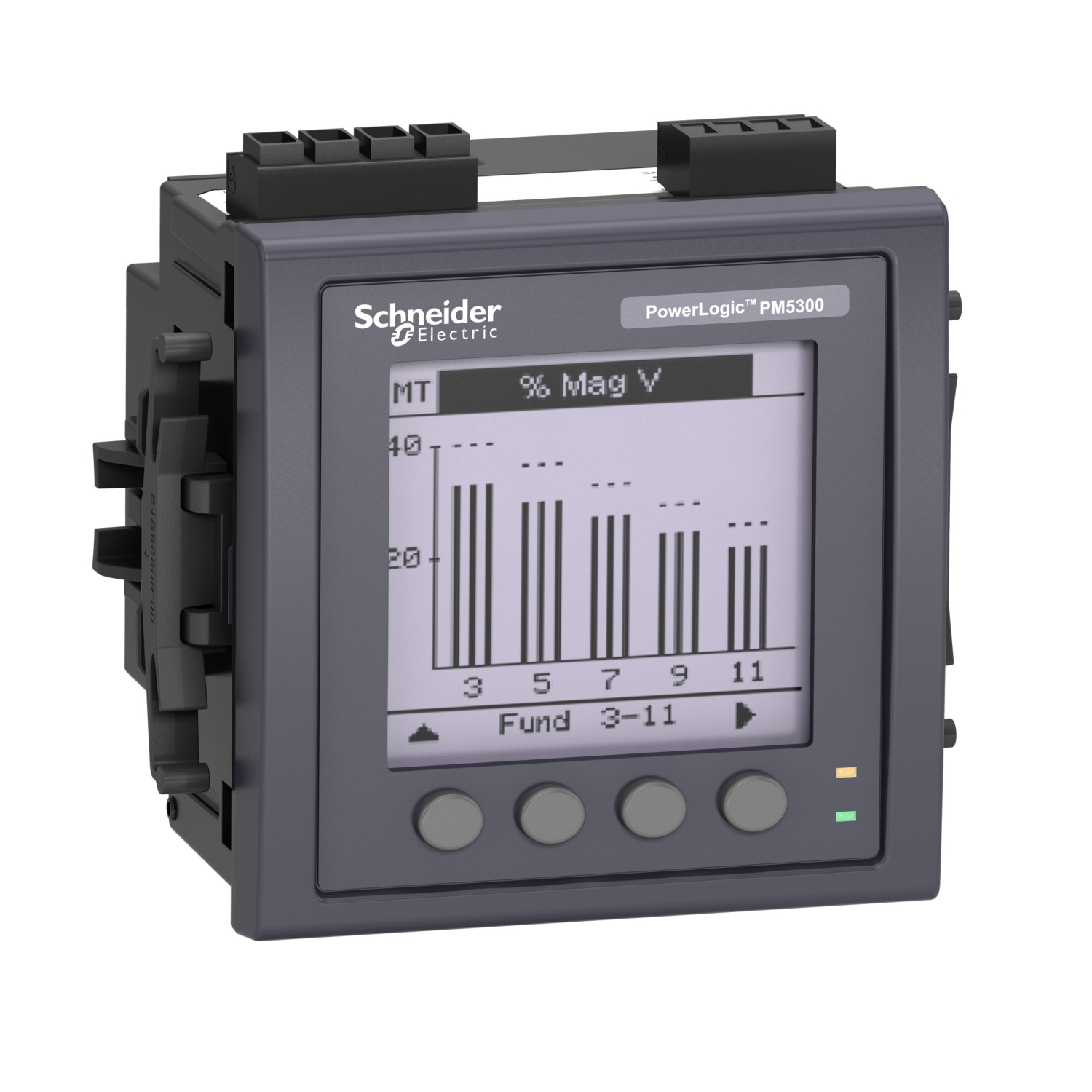

series - METSEPM5330

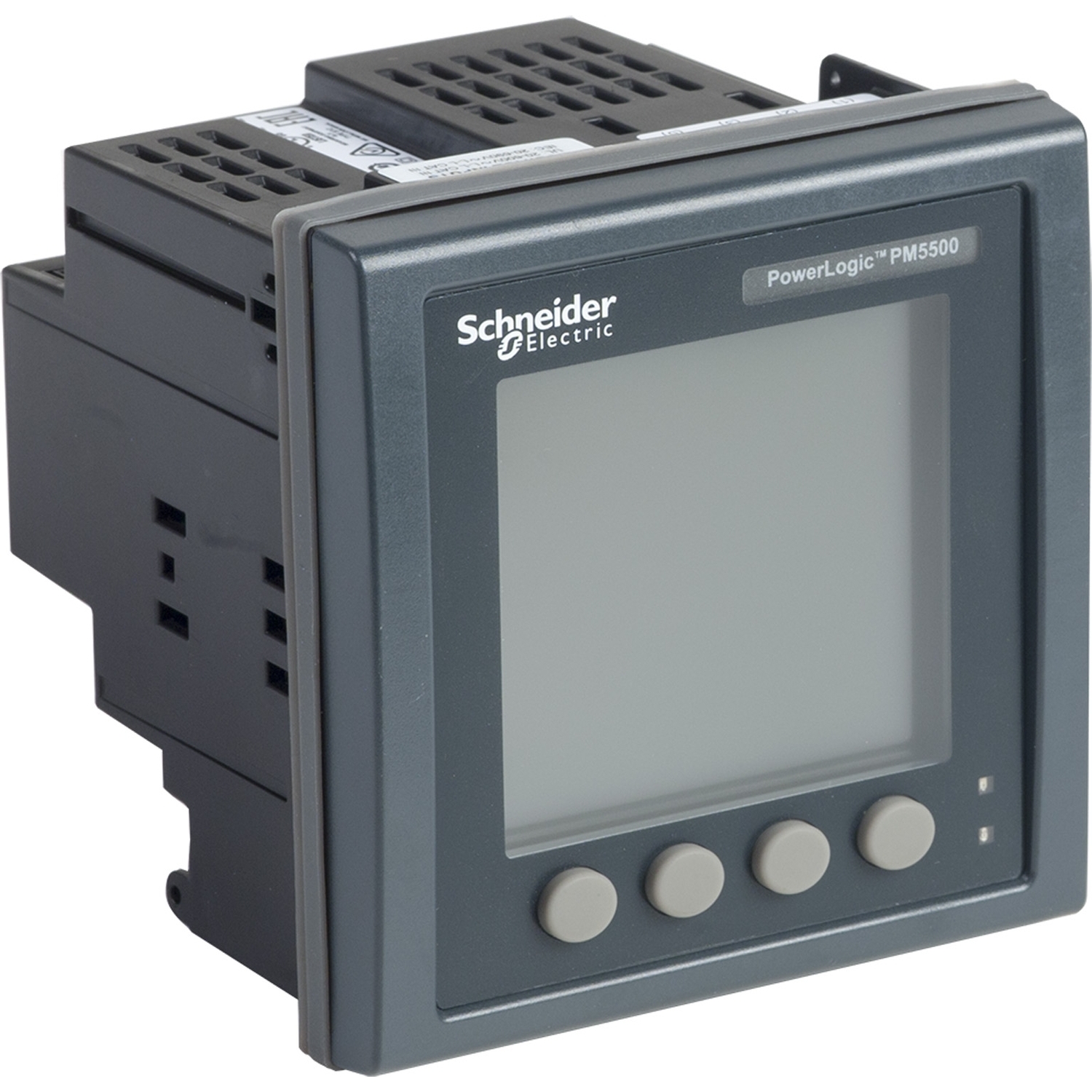

series - METSEPM5560

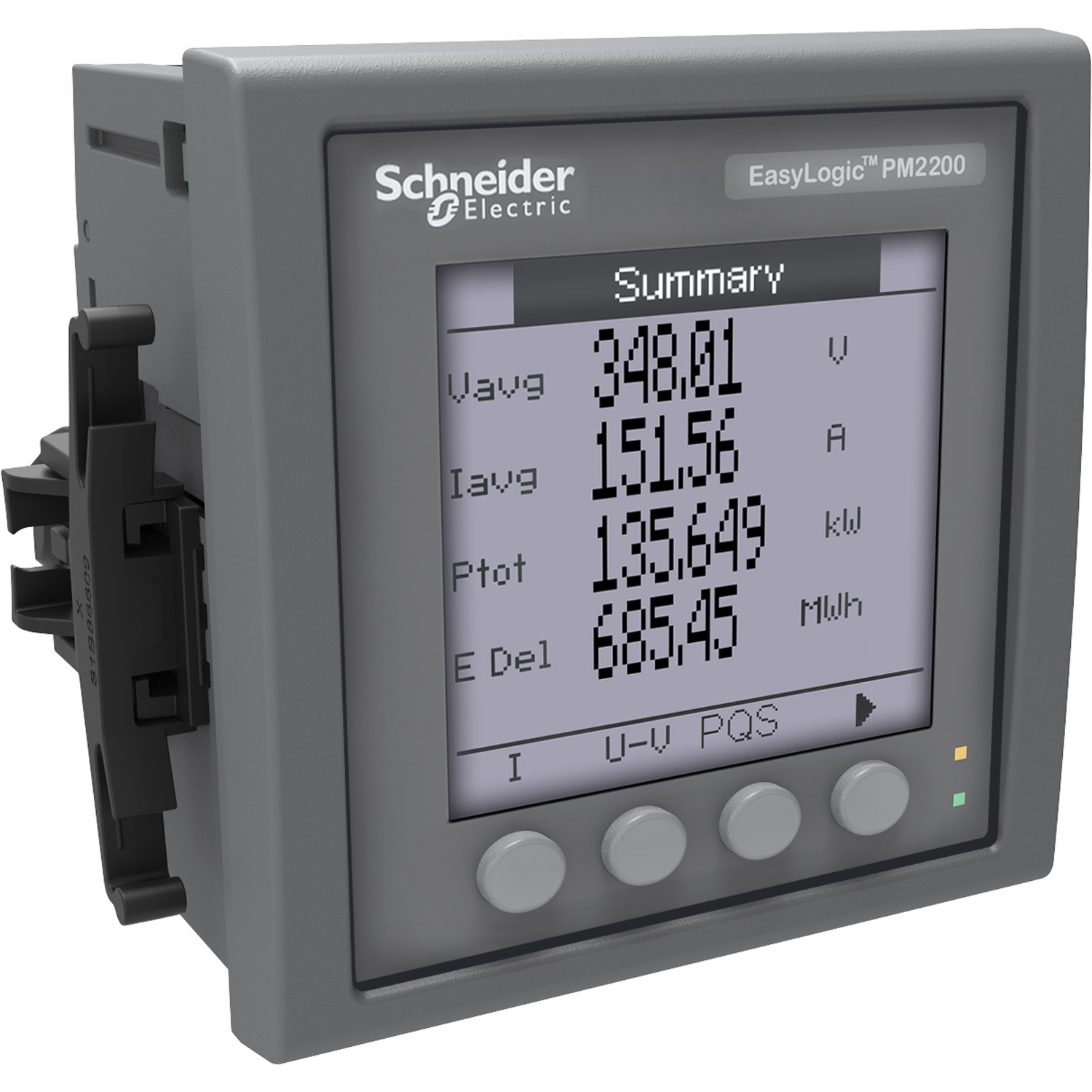

EasyLogic PM2000

series - METSEPM2120

EasyLogic PM2000 series - METSEPM2210

EasyLogic PM2000 series - METSEPM2220



EasyLogic PM2000 series - METSEPM2230

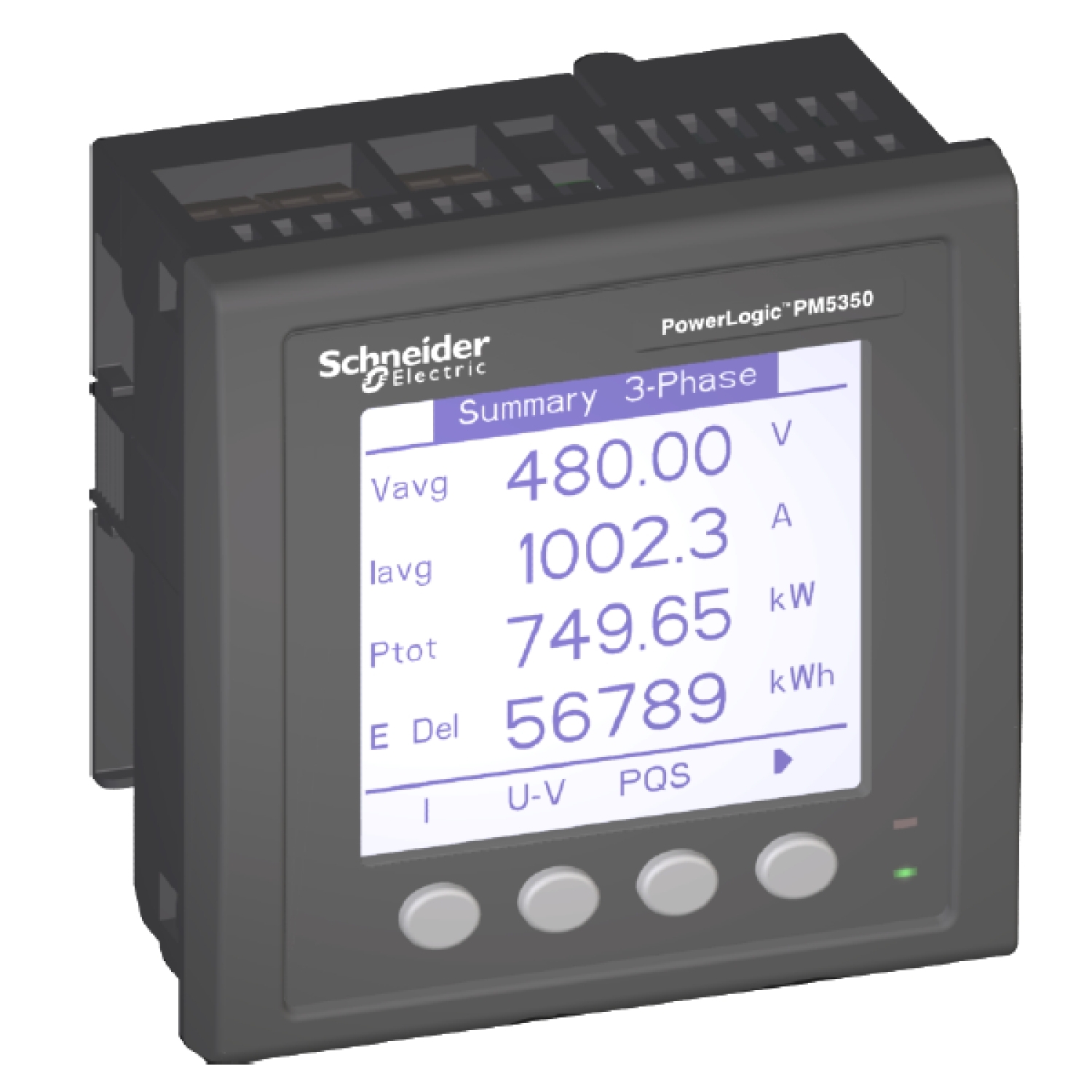

PM5350 Monitoring system - METSEPM5350

Altivar 12

Variable Speed Drives for commercial equipment from 0.18 to 4 kW

Altivar Machine ATV320

Variable speed drives for simple and advanced machines







Altivar 61

Drives for variable torque from 0.75 to 800 kW





Altivar 312

Variable speed drive for compact machines from 0.18 to 15kw



 Altivar Machine ATV340

 3 phase motors with or without sensor from 0.75 to 75 kW (1 to 100Hp)





Altivar 212

Dedicated HVAC drives for 0.75 to 75 kW motors





 Altivar Easy 610

Drives for pumps and fans from 0.75 to 160 kW











Harmony XB4/XB5/XB7

1.  Push Button

  XB4BA42





green flush complete pushbutton Ø22 spring return 1NO unmarked



PB - Spring Rtn, black - 1NO

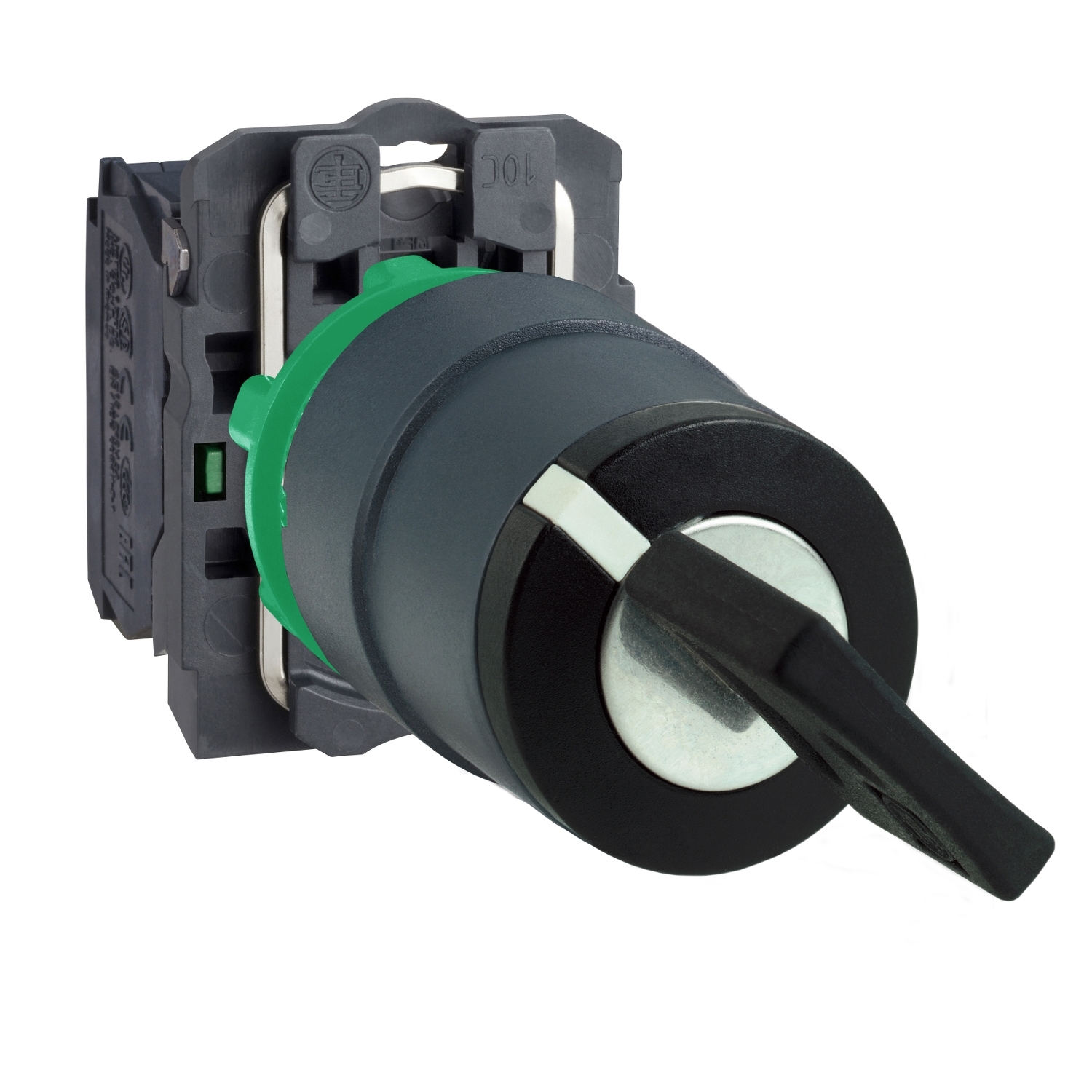

2. Selector Switch, Emergency Stop, dan Key Switch



black selector switch Ø22 3-position spring return 2NO 600V



3. Pilot Lamp



green complete pilot light Ø22 plain lens with integral LED 24V

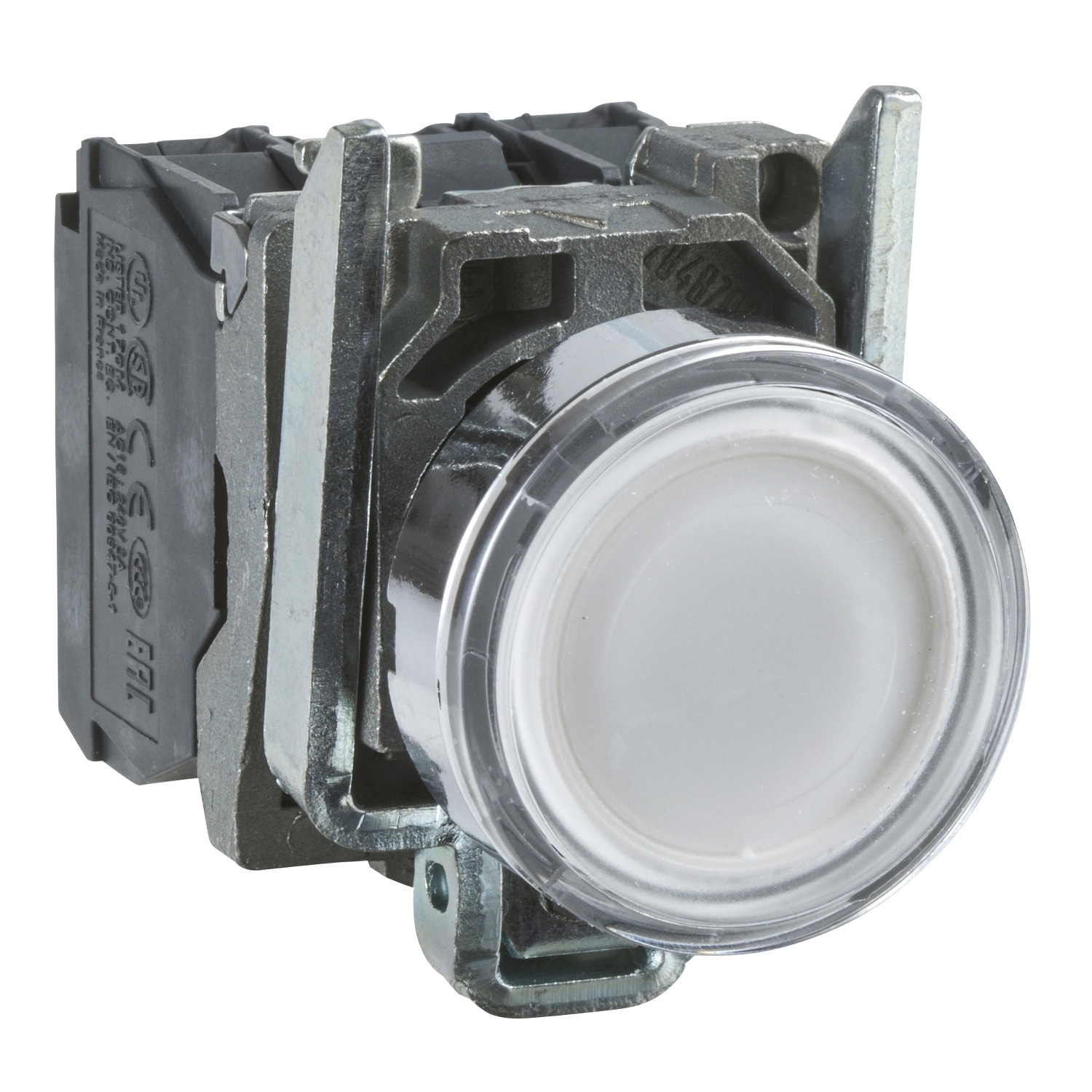

4. Tombol Iluminasi

white flush complete illum pushbutton Ø22 spring return 1NO+1NC 24V



5. Selektor Iluminasi



red complete illuminated selector switch Ø22 2-position stay put 1NO+1NC 120V

6. Potensiometer





Complete potentiometer, metal, Ø22, 100K



SELECTOR SWITCH 230VAC 2AMP XB5 +OPTIONS





Harmony XAC-A

Pendant control stations for Ø 22 mm plastic signaling unit

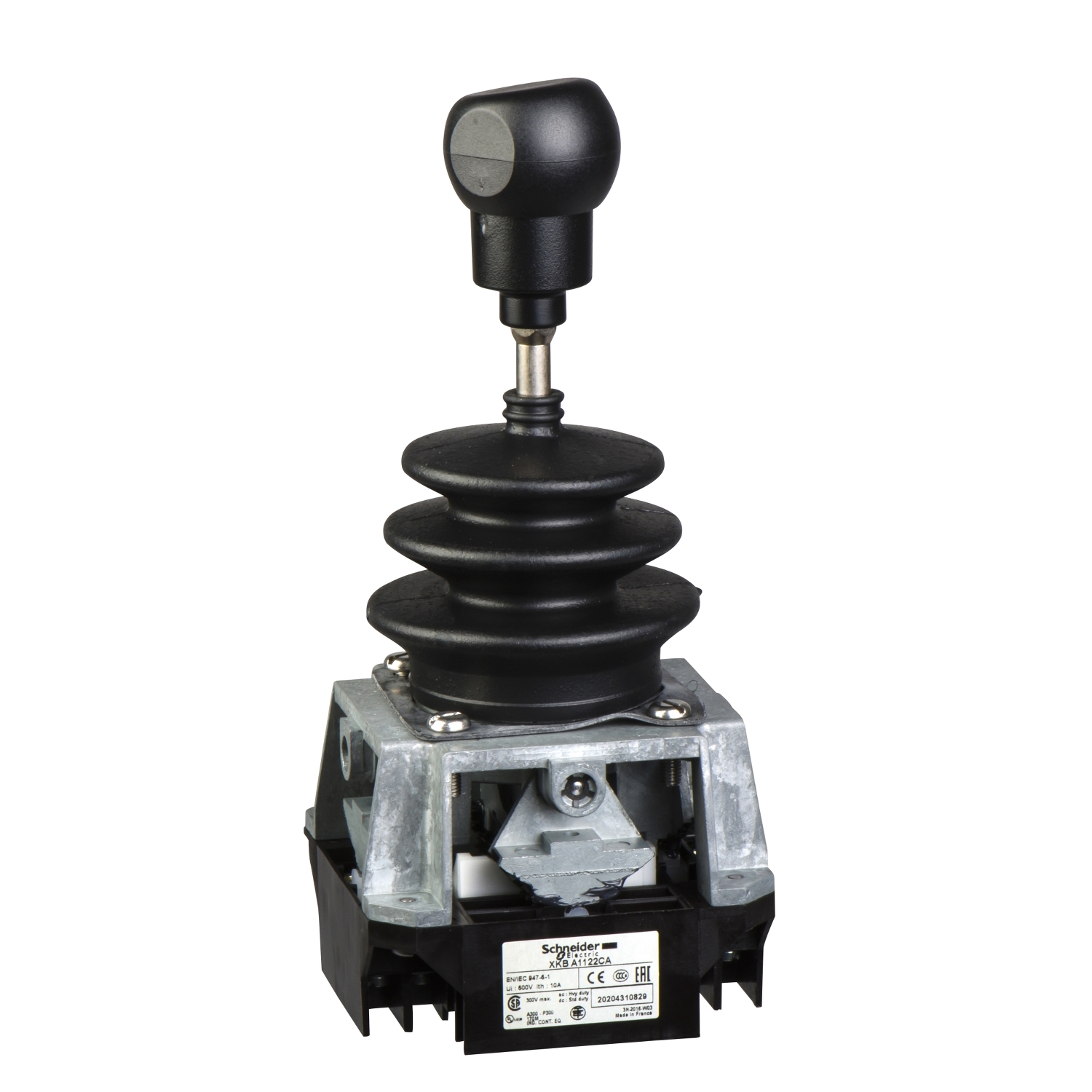

Harmony XK - XKBA1133CR

Joystick







 Harmony K

Ø 16-22 mm rotary cam switches

Rotary cam switches from 10 to 150A. Modular switches with plastic and metal heads to meet most industrial applications



Smart-UPS VT

Effective 10-40kVA 3 phase UPS power protection against downtime and data loss for mission critical applications.

Over 10 million installed - now available in three-phase



Galaxy 300

10-80kVA compact 3-phase power protection with scalable runtime for small data centers and other business critical applications

S-Classic

The original unbreakable switch

NEO

Forward thinking switch design for forward thinking people

Pieno

A light switch that pushes the boundaries

VIVACE
